8路輸出超低附加抖動差分時鐘緩沖器
滿足DB800ZL標準，100MHzHCSL輸入
8路LP-HCSL差分輸出，最高400MHZ
附加抖動<30fs,輸出漂移<50ps
兼容PCIe1.0~6.0時鐘規范
工作溫度：-40℃~85℃

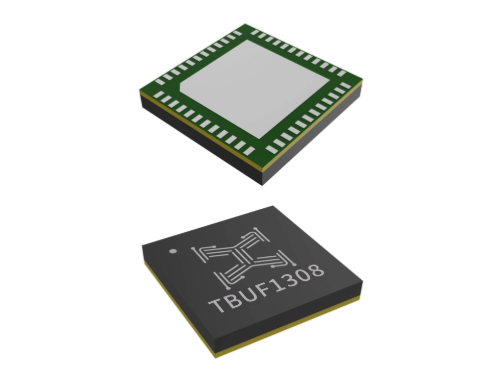

封裝：LGA48
TBUF1308是一款滿足DB800ZL標準的8路輸出LP-HCSL時鐘緩沖器，適用于PCle1.0/2.0/3.0/4.0/5.0/6.0、SAS、SATA、UPI等應用。它需要一個參考輸入來生成八個100MHZ的低功耗差分HCSL輸出，這些輸出配備了片上終端（集成了85Ω傳輸線終端），從而節省了 32個外部電阻并簡化了布局。OE引腳結合SMBus寄存器，提供了更簡便的電源管理。所有OE引腳都具備斷電容限功能，當設備處于斷電或復位狀態時，OE引腳可以由外部信號控制。

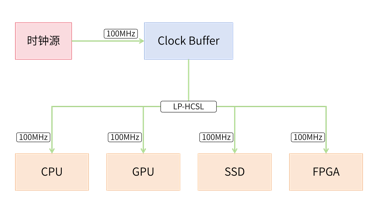

應用框圖
服務器
存儲設備
HBA卡
硬件加速卡
